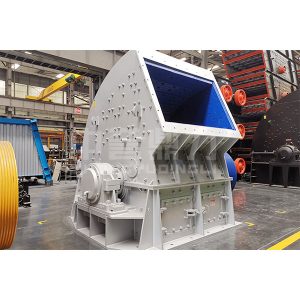

Тяжёлая молотковая роторная дробилка: Полный гид и анализ

Тяжёлая молотковая роторная дробилка — это высокопроизводительное промышленное оборудование, предназначенное для грубого и среднего дробления твердых горных пород, руды и строительных отходов. Принцип её работы основан на ударе массивных молотков, закрепленных на быстро вращающемся роторе, что позволяет достигать высокой степени измельчения за один проход. Данное устройство является критически важным звеном в линиях по производству щебня, переработке бетона и обогащению полезных ископаемых, обеспечивая надежность там, где другие типы дробилок неэффективны.

Что такое тяжёлая молотковая роторная дробилка: определение и ключевые особенности

В современном горнодобывающем и строительном секторе эффективность первичной и вторичной переработки сырья напрямую зависит от правильного выбора оборудования. Тяжёлая молотковая роторная дробилка представляет собой специализированный агрегат, который сочетает в себе принципы ударного и инерционного разрушения материала. В отличие от легких моделей, используемых для мягких пород (известняк, гипс), тяжёлые версии сконструированы для работы с материалами высокой абразивности и прочности, такими как гранит, базальт, кварцит и железная руда.

Ключевой особенностью данного класса оборудования является усиленная конструкция ротора и применение специальных сплавов для рабочих органов (молотков). Это позволяет машине выдерживать колоссальные динамические нагрузки при сохранении стабильных показателей производительности. Термин «тяжёлая» в названии указывает не только на массу устройства, но и на его энергоемкость, мощность привода и способность работать в непрерывном режиме в самых суровых условиях эксплуатации.

Сегодня рынок предлагает различные модификации этого оборудования, однако все они объединены общей целью: максимизировать выход готовой фракции при минимизации простоев на обслуживание. Понимание конструкции и принципов работы такой дробилки необходимо как для инженеров-проектировщиков технологических линий, так и для руководителей предприятий, принимающих решения о закупке техники. Именно здесь на первый план выходит опыт таких компаний, как ООО «Хэнань Чжунюй Динли Интеллектуальное Оборудование». Основанная в 1987 году, эта международная корпорация за более чем три десятилетия эволюционировала из небольшого камнедобывающего предприятия в высокотехнологичного лидера отрасли, предлагающего комплексные решения «под ключ» (EPC+O+F). Благодаря собственному интеллектуальному производственному циклу и наличию физико-химической лаборатории, компания разрабатывает дробильное оборудование, которое строго соответствует требованиям точности, надежности и энергоэффективности, о которых пойдет речь далее.

Принцип работы и конструктивные особенности

Эффективность работы любой дробильной установки определяется её внутренним устройством. Тяжёлая молотковая роторная дробилка имеет четко выраженную структуру, где каждый элемент выполняет строго определенную функцию. Основным рабочим органом является ротор — массивный цилиндр, установленный на подшипниковых узлах повышенной надежности. На дисках ротора шарнирно или жестко закреплены молотки, которые при вращении развивают огромную кинетическую энергию.

Механизм разрушения материала

Процесс дробления происходит в несколько этапов внутри рабочей камеры:

• Загрузка: Исходный материал подается через приемное отверстие в верхнюю часть камеры. Гравитация и инерция направляют куски породы в зону действия вращающегося ротора.
• Ударное воздействие: Молотки, разгоняемые ротором до высокой окружной скорости, наносят мощный удар по материалу. Энергия удара превышает предел прочности породы, вызывая её мгновенное разрушение.
• Отбрасывание на броню: После первого удара куски материала отбрасываются на внутренние отражательные плиты (броню), установленные по периметру камеры. Происходит дополнительное дробление за счет удара о неподвижную поверхность.
• Многократное измельчение: Частицы, не достигшие требуемого размера, возвращаются в зону вращения ротора для повторного удара. Этот цикл продолжается до тех пор, пока материал не станет достаточно мелким, чтобы пройти через регулируемую колосниковую решетку в нижней части камеры.

Важно отметить, что в тяжёлых моделях зазор между молотками и решеткой, а также угол наклона отражательных плит могут быть адаптированы под конкретный тип сырья. Это обеспечивает гибкость настройки под разные требования к конечной фракции продукта.

Конструктивные элементы тяжёлой серии

Надежность работы оборудования обеспечивается рядом инженерных решений, отличающих тяжёлые модели от стандартных. Передовые производители, такие как «Хэнань Чжунюй Динли», внедряют эти решения на своих 13 специализированных производственных участках, контролируя качество от резки металла до финальных испытаний:

• Усиленный корпус: Изготавливается из высокопрочной стали с применением сварных соединений, прошедших контроль качества. Корпус часто имеет разборную конструкцию для облегчения доступа к внутренним компонентам при ремонте.
• Ротор с балансировкой: Диски ротора проходят динамическую балансировку для исключения вибраций, которые могут привести к разрушению подшипников. Вал ротора изготавливается из легированной стали, устойчивой к крутильным нагрузкам.
• Система защиты от перегрузок: Современные модели оснащаются гидравлическими или пружинными системами раскрытия корпуса. При попадании недробимого предмета (например, металлического лома) задняя часть корпуса автоматически отводится, выпуская инородное тело без повреждения ротора.
• Износостойкие материалы: Молотки и бронеплиты выполняются из марганцевистой стали (Гадфильда) или композитных сплавов с содержанием карбида вольфрама, что значительно продлевает срок службы рабочих органов при дроблении абразивных пород.

Сферы применения и типы перерабатываемого сырья

Универсальность тяжёлой молотковой роторной дробилки делает её востребованной в различных отраслях промышленности. Однако максимальная эффективность достигается при правильном подборе машины под конкретный тип сырья. Ошибки в классификации материала могут привести к ускоренному износу оборудования или снижению производительности.

Горнодобывающая промышленность

В добыче полезных ископаемых данное оборудование используется для первичного дробления руды после взрывных работ. Тяжёлые дробилки способны принимать куски размером до 1000–1200 мм и уменьшать их до фракции, пригодной для дальнейшей переработки на конусных дробилках или мельницах. Основные материалы:

• Железная и медная руда;
• Золотоносные кварцевые породы;
• Полиметаллические руды.

Стоит отметить, что компании с широким портфелем решений, включая «Хэнань Чжунюй Динли», предлагают не только универсальные дробилки, но и специализированные комплексы для золотодобычи, такие как мобильные гравитационные сепарационные линии, которые идеально интегрируются с тяжелыми дробилками на начальных этапах переработки.

Производство строительных материалов

Это наиболее массовый сегмент использования. Карьеры по добыче камня используют роторные дробилки для производства щебня различных фракций, необходимого для бетонирования, строительства дорог и железнодорожных насыпей. Благодаря кубовидной форме зерна, получаемой при ударном дроблении, такой щебень обладает высокой адгезией к цементному раствору.

• Гранит и габбро;
• Базальт и диабаз;
• Известняк высокой прочности;
• Песчаник.

Переработка отходов строительства и сноса (C&D)

В условиях урбанизации и экологических требований переработка строительного мусора становится приоритетной задачей. Тяжёлая молотковая роторная дробилка идеально подходит для демонтажа старых зданий, перерабатывая армированный бетон, кирпич и асфальт. Ударный принцип работы позволяет эффективно отделять арматуру от бетона, хотя наличие металла требует наличия системы защиты от недробимых включений.

Химическая и энергетическая промышленность

В этих отраслях оборудование применяется для подготовки сырья перед технологическими процессами, например, дробление угля для ТЭЦ или серного колчедана для производства кислот. Здесь важны не только размеры фракции, но и отсутствие пыли, что регулируется настройкой влажности и скорости ротора.

Сравнительный анализ: Тяжёлая роторная дробилка против Конусной и Щековой

Выбор типа дробилки часто вызывает вопросы у специалистов. Чтобы понять место тяжёлой молотковой роторной дробилки в технологической цепочке, необходимо сравнить её с основными конкурентами — щековыми и конусными дробилками. Каждая из них имеет свои преимущества и ограничения.

Из таблицы видно, что тяжёлая молотковая роторная дробилка выигрывает в способности производить продукт идеальной формы за один проход. Это делает её незаменимой на финальных стадиях дробления или когда требования к лещадности щебня строго регламентированы ГОСТ или другими стандартами. Однако при работе с чрезвычайно твердыми и абразивными породами (кварциты) расход молотков может быть экономически менее выгодным по сравнению с конусной дробилкой, где износ распределен более равномерно.

Щековые дробилки, в свою очередь, остаются лидерами на стадии первичного дробления из-за своей простоты и способности принимать огромные валуны, но они не могут обеспечить необходимую форму зерна без последующей переработки на роторных установках. Современные поставщики, обладая полным спектром оборудования (от модульных щековых до тяжелых роторных дробилок), помогают клиентам создавать гибридные линии, использующие сильные стороны каждого типа машин.

Технические характеристики и параметры выбора

При выборе конкретной модели тяжёлой молотковой роторной дробилки необходимо опираться на ряд технических параметров. Несоответствие характеристик задачи приведет либо к недозагрузке машины (экономическая неэффективность), либо к частым авариям и простоям.

Ключевые параметры

• Производительность (т/ч): Зависит от размера приемного отверстия, мощности двигателя и физико-механических свойств материала. Для тяжёлых моделей диапазон обычно составляет от 100 до 800 тонн в час. Лидеры рынка, такие как «Хэнань Чжунюй Динли», реализуют проекты линий мощностью до 1200 т/ч и даже 4 млн тонн в год.
• Максимальный размер входного куска: Определяет, какие валуны может принять дробилка без предварительного скалывания. Варьируется от 400 до 1200 мм.
• Мощность электродвигателя: Прямо коррелирует с массой ротора и требуемой скоростью вращения. Может достигать 400–630 кВт и более для крупных установок.
• Частота вращения ротора: Влияет на кинетическую энергию удара. Для твёрдых пород скорость обычно ниже, но момент выше; для мягких — скорость выше.
• Масса ротора: Чем тяжелее ротор, тем больше его инерция, что позволяет дробить крупные куски без остановки вращения.

Как подобрать модель под задачу

Процесс подбора начинается с анализа исходного материала. Необходимо знать предел прочности на сжатие, абразивность и влажность. Если материал содержит более 10-15% влаги, следует предусмотреть систему подогрева воздуха или выбрать конструкцию с увеличенными зазорами для предотвращения забивания решетки.

Далее определяется требуемая производительность линии. Важно выбирать дробилку с запасом мощности в 15-20%, так как реальная производительность всегда ниже паспортной из-за неравномерности подачи и изменения свойств породы в карьере.

Также стоит обратить внимание на способ обслуживания. Модели с гидравлическим открытием корпуса позволяют заменить молотки или очистить камеру за считанные минуты, тогда как модели с ручным открытием требуют использования кран-балок и большего времени простоя. Глобальная сервисная сеть поставщика, включающая сотни инженеров и мобильные группы, как у ООО «Хэнань Чжунюй Динли», гарантирует поддержку 24/7 в более чем 140 странах, минимизируя риски длительных простоев.

Эксплуатация, обслуживание и срок службы изнашиваемых частей

Долговечность тяжёлой молотковой роторной дробилки напрямую зависит от культуры эксплуатации и своевременности технического обслуживания. Игнорирование регламентных работ является основной причиной преждевременного выхода оборудования из строя.

Регламент технического обслуживания

• Ежесменная проверка: Контроль уровня вибрации, температуры подшипниковых узлов, натяжения приводных ремней. Визуальный осмотр на предмет трещин в корпусе.
• Еженедельное обслуживание: Смазка подшипников согласно карте смазки. Проверка зазоров между молотками и решеткой. Очистка датчиков и систем безопасности.
• Ежемесячный осмотр: Детальная дефектовка молотков и бронеплит. Измерение износа. Проверка состояния фундамента и анкерных болтов.

Работа с изнашиваемыми элементами

Основная статья расходов при эксплуатации — замена молотков и футеровки. Срок службы этих элементов варьируется от нескольких дней до нескольких месяцев в зависимости от абразивности породы.

• Молотки: Рекомендуется менять комплектом или симметричными парами для сохранения балансировки ротора. Использование молотков с двухсторонней наплавкой позволяет перевернуть их после износа одной кромки, удваивая ресурс.
• Бронеплиты: Износ брони приводит к изменению геометрии камеры дробления и снижению эффективности. Своевременная замена или переворот плит критически важен.
• Колосниковая решетка: При износе отверстий решетки увеличивается выход негабарита. Решетки часто имеют модульную конструкцию, позволяющую заменять только изношенные секции.

Современные тенденции направлены на использование композитных материалов и керамических вставок в зонах максимального износа, что может увеличить межремонтный интервал в 2-3 раза по сравнению со стандартной марганцевой сталью. Наличие собственных патентов на полезные модели и изобретения позволяет ведущим производителям постоянно улучшать состав сплавов и геометрию деталей.

Актуальные тренды и технологические обновления 2026 года

Индустрия дробильного оборудования постоянно развивается, реагируя на потребности в энергоэффективности и автоматизации. По состоянию на текущий период, можно выделить несколько ключевых тенденций, характеризующих развитие тяжёлой молотковой роторной дробилки.

Интеллектуальные системы управления

Современные модели все чаще оснащаются системами IoT (Интернета вещей) и продвинутыми контроллерами. Эти системы в реальном времени мониторят нагрузку на двигатель, температуру масла и вибрацию. Алгоритмы искусственного интеллекта могут автоматически регулировать скорость подачи материала, предотвращая заклинчивание ротора и оптимизируя потребление электроэнергии. Оператор получает уведомления о необходимости обслуживания до того, как произойдет поломка. Компании, интегрирующие цифровые технологии в производство, уже предлагают такие решения как стандарт для новых линий.

Энергоэффективность и экология

В условиях роста тарифов на электроэнергию производители фокусируются на снижении удельного расхода энергии на тонну продукции. Это достигается за счет улучшения аэродинамики камеры дробления, использования двигателей класса премиум-эффективности (IE4, IE5) и оптимизации профиля молотков.

Также ужесточаются требования к пылеподавлению. Новые конструкции предусматривают герметичные кожухи и интегрированные точки подключения к системам аспирации, что позволяет соблюдать строгие экологические нормы без потери производительности.

Модульность и быстрота монтажа

Тренд на мобильность и быстрое развертывание производственных линий влияет на конструкцию стационарных дробилок. Появляются модульные рамы, позволяющие транспортировать установку в частично собранном виде и монтировать её на объекте в кратчайшие сроки без устройства сложного капитального фундамента. Опыт реализации проектов со сроком ввода в эксплуатацию менее 58 дней демонстрирует, насколько важна такая гибкость для современного бизнеса.

Часто задаваемые вопросы (FAQ)

Какова основная причина вибрации тяжёлой роторной дробилки?

Наиболее частой причиной является неравномерный износ молотков, приводящий к дисбалансу ротора. Также вибрация может возникать из-за попадания недробимого предмета, ослабления фундаментных болтов или износа подшипниковых узлов. Регулярная проверка балансировки обязательна.

Можно ли дробить влажный материал в молотковой дробилке?

Дробление сильно увлажненного материала (влажность выше 15-20%) не рекомендуется, так как это приводит к налипанию породы на решетку и броню, вызывая закупорку камеры и падение производительности. Для таких случаев существуют специальные конструкции с подогревом или увеличенными зазорами, но лучше предварительно подсушить материал.

Как часто нужно менять молотки?

Частота замены зависит исключительно от абразивности дробимого материала. При дроблении известняка ресурс может составлять 2000–3000 часов, тогда как при работе с гранитом или кварцитом — всего 200–400 часов. Мониторинг веса молотков и визуальный осмотр должны проводиться еженедельно.

В чем преимущество кубовидной формы щебня?

Щебень кубовидной формы, получаемый на роторных дробилках, имеет лучшую сцепляемость с битумом и цементом. Это позволяет снизить расход вяжущих веществ при производстве бетона и асфальтобетона, повышая при этом прочность и долговечность дорожного покрытия.

Безопасно ли работать с открытым корпусом дробилки?

Категорически нет. Все работы по обслуживанию, замене молотков или очистке камеры должны проводиться только при полной остановке оборудования, обесточивании привода и блокировке пусковых устройств (процедура Lockout/Tagout). Открытие корпуса возможно только с использованием специальных механизмов и средств индивидуальной защиты.

Рекомендации по выбору поставщика и интеграции в линию

Выбор тяжёлой молотковой роторной дробилки — это инвестиционное решение, влияющее на экономику всего предприятия на годы вперед. При взаимодействии с поставщиками следует обращать внимание не только на цену оборудования, но и на комплекс предлагаемых услуг.

Во-первых, требуйте проведения тестовых испытаний вашего материала. Ответственные производители, обладающие собственными испытательными центрами и лабораториями, как ООО «Хэнань Чжунюй Динли Интеллектуальное Оборудование», могут проверить поведение конкретной породы в дробилке и получить точный прогноз по производительности и износу еще до подписания контракта.

Во-вторых, оцените доступность запасных частей. Наличие склада оригинальных молотков, бронеплит и подшипников в вашем регионе критически важно для минимизации простоев. Длительные сроки поставки расходников могут парализовать работу карьера. Глобальная сеть сервисных центров и складов запчастей является ключевым преимуществом международных игроков рынка.

В-третьих, обратите внимание на сервисную поддержку. Возможность выезда инженеров для шеф-монтажа, пусконаладочных работ и обучения персонала является залогом долгой и беспроблемной эксплуатации. Подход, включающий проектирование, поставку, строительство, эксплуатацию и финансирование (EPC+O+F), позволяет клиенту получить полностью готовое решение с гарантией жизненного цикла.

Интеграция дробилки в существующую линию должна проводиться с учетом логистики потоков материала. Правильно спроектированные бункеры питания и разгрузочные конвейеры предотвратят образование заторов и обеспечат равномерную загрузку камеры дробления, что является ключевым фактором стабильной работы.

В заключение, тяжёлая молотковая роторная дробилка остается одним из самых эффективных инструментов для получения высококачественного щебня. Грамотный подход к выбору модели, соблюдение регламентов обслуживания и учет современных технологических трендов позволят вашему бизнесу оставаться конкурентоспособным. Сотрудничество с проверенными партнерами, имеющими более 30 лет опыта, тысячи успешных проектов по всему миру и мощную научно-техническую базу, станет надежным фундаментом для развития вашего предприятия в сфере горнодобывающей промышленности и производства строительных материалов.
